概述
XRD 提供的晶体学数据是分析镀锌退火钢的理想之选，但有了 Malvern Panalytical 在线 XRD，就不必再为离线样品的结果等待八小时了。这项突破性的在线解决方案让您能够实时监控关键工艺参数，包括晶体物相组成和层厚度。此外，该仪器提供接近实验室质量的测量数据，因此您将确保获得可靠的结果。
这一切使您能够更快地找出和解决镀锌退火过程中的任何问题，节省宝贵的时间、能源和材料，对您工厂的成本效益和环境保护都是一大利好。
特点和优点
- 减少工艺误差和浪费
监控镀锌退火过程可提高精度，并减少重新熔化钢卷的需要
- 最大限度地延长正常运行时间
在线 XRD 可实时提供在线结果 - 不仅能保障生产运行，并让实验室工作人员专注于其他任务
- 提高成本效益
减少原材料和能源的使用，通过改善正常运行时间来最大限度提高生产效率，并以尽可能高的价格出售钢材
- 降低对环境的影响
利用在线 XRD，您可以避免重新熔化钢卷所造成的能源和原材料浪费，从而帮助您满足日益增长的需求，减少运营对环境的影响
- 安装便捷
在线 XRD 可在一天内完成安装，比如可在计划维护期间安装，让您能顺利投入使用，而无需中断生产过程
层厚度和物相组成

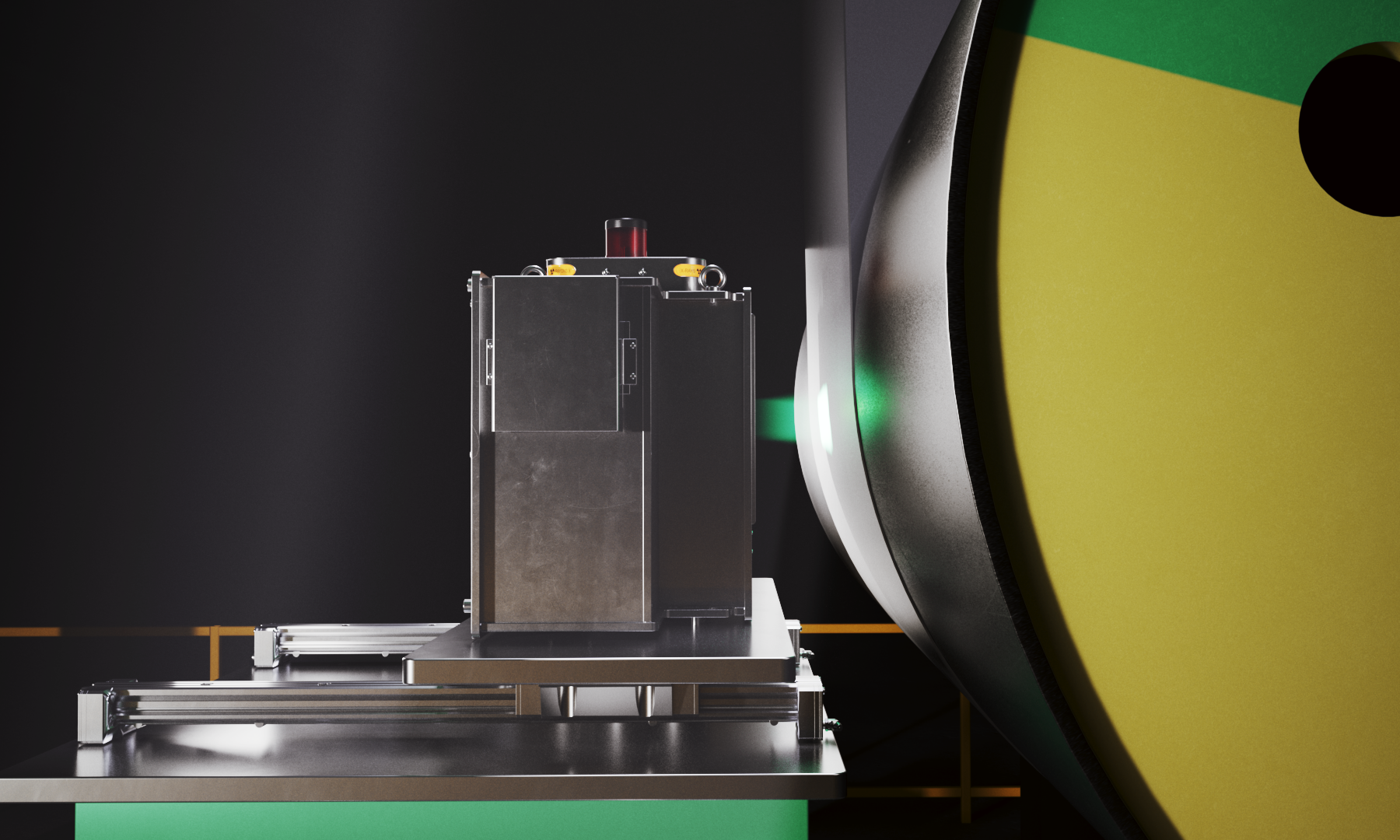

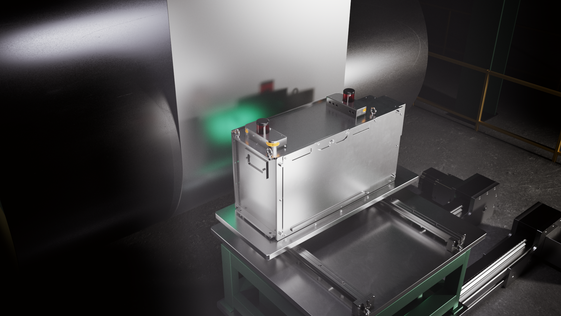

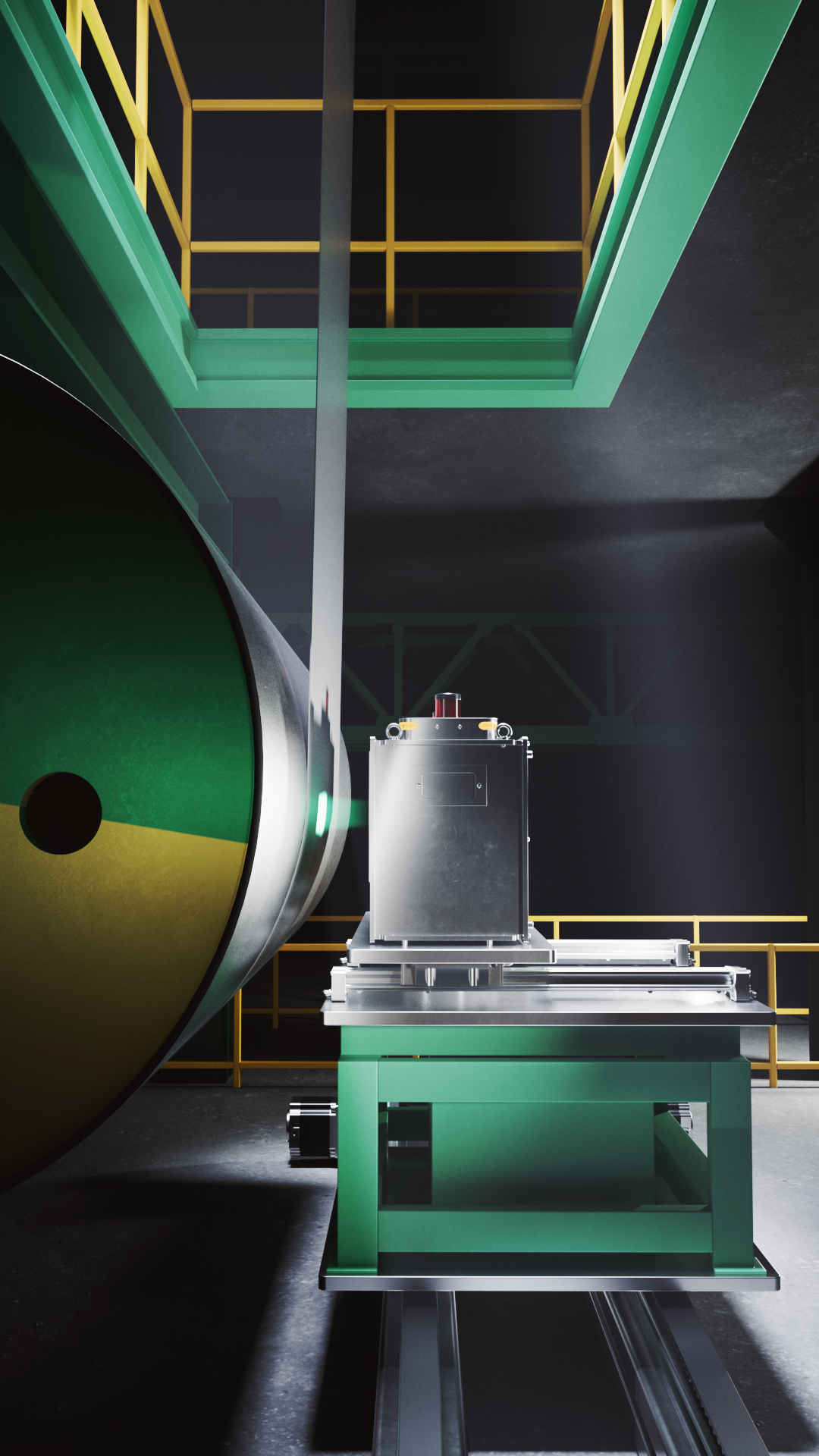

- 生产过程中对镀锌退火钢进行的在线/内联、实时、全自动的 XRD 分析。
- HighScore 5.3 中的新型厚度分析算法能够测定镀锌退火铁/锌层内所有物相（ζ、δ、γ1、γ）的单独厚度。
- 全面实施的系统监控和强度校准
规格
| 样品处理 | |
|---|---|
| 样品装载 | 外部样品装载
内部样品装载 |
| 样品类型 | 直径 16 mm、直径 32 mm 和直径 50 mm 的圆形样品
40 x 70 mm 和 50 x 245 mm 的矩形样品 |
| 样品更换 | 手动（外部装载）3 位进样器，用于直径最大为 ø32 mm 的圆形样品（内部装载）
最多 3 个参考样品位置 集成网络摄像头 |
| X 射线发生器 | |
| 阳极材料 | Empyrean 型，铜、钴和铬 |
| 焦斑尺寸 | 焦斑尺寸 0.4 mm x 12 mm（LFF） |
| X射线光管结构 | X射线光管结构、陶瓷绝缘 |
| 发生器设置 | 铜辐射：45 kV 和 40 mA @ 1800 W
钴辐射：40 kV 和 40 mA @ 1600 W 铬辐射：30 kV 和 55 mA @ 1650 W |
| 光管管套 | 光管管套无铅。采用 CRISP*（抗腐蚀智能入射光路）技术的专利设计。
*CRISP 技术可防止入射光路中出现由 X射线引起的电离空气造成的腐蚀。 专利号 US 8437451 B2 |
| 技术规格 | |
| 尺寸（高 x 宽 x 深） | 695 x 1015 x 468mm |
| 重量 | +/- 200 kg |
| X 射线安全 | X射线安全控制器 PCA：距离箱体外表面 10 cm 处的辐射剂量低于 1 microSv/hr |
| 安全标准 | CE |
| 防尘 | 箱体使用压缩过滤空气进行超压保护 |
| 外置冷却水 | 是 |
| 压缩气源 | 4 - 6 bar |
| 电源 | 230V 1ph 32A |
| 系统校准 | 出厂时已校准 |
| 计算机 | 外部 |
| 操作 | 通过定制的用户界面进行外部操作 |
| 界面 | LAN |
